Un scurt la o priză din bucătărie oprește toată casa. Alegi corect siguranțe tablou electric pe fiecare circuit, dar întrerupătorul general e dimensionat identic cu ele. Selectivitatea lipsește, iar un defect local devine pană generală.
Aici se joacă diferența dintre un tablou electric organizat logic și unul care cedează la primul incident. Iar greșeala nu e în siguranțele de pe circuite — e în ce se află înaintea lor.
Ce face, de fapt, întrerupătorul general
Se montează primul, imediat după alimentarea tabloului, înainte de protecțiile diferențiale și de siguranțele automate. Într-un cofret modular pe șină DIN 35 mm, un întrerupător general bipolar ocupă 2 module și întrerupe simultan faza și nulul.
Se montează primul, imediat după alimentarea tabloului, înainte de protecțiile diferențiale și de siguranțele automate. Într-un cofret modular pe șină DIN 35 mm, un întrerupător general bipolar ocupă 2 module și întrerupe simultan faza și nulul.
Nu e o siguranță în plus. E comanda de oprire totală, folosită la intervenții și în situații de urgență. Când lipsește, sau când e înlocuit cu o siguranță automată identică cu cele de pe circuite, controlul se pierde — o declanșare locală se propagă în tot tabloul.
Distincția care se ratează cel mai des: un întrerupător general poate fi separator, fără protecție termomagnetică, dimensionat la curentul de alimentare admis, uzual 25–40 A în apartamente. Sau poate fi o siguranță automată folosită ca general, caz în care valoarea trebuie să depășească toate circuitele finale, de regulă 32–40 A.
Ordinea corectă în tablou
Întrerupător general, apoi protecții diferențiale, apoi siguranțe automate pe circuite. Fiecare circuit final trebuie să treacă printr-o protecție diferențială de 30 mA, care detectează curentul de scurgere periculos.

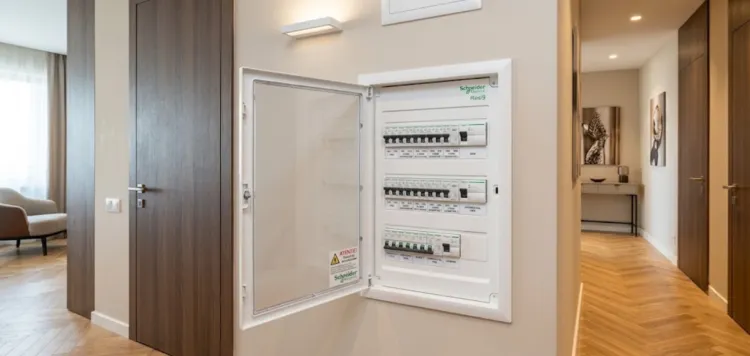

Un cofret modular conform IEC 61439-3, cu bară de nul și bară de protecție separate, așază dispozitivele în această ordine în mod natural. Fișele tehnice ale cofretelor din categoria de cofrete și tablouri modulare de pe eOrion indică numărul de rânduri și spațiul disponibil, util când calculezi din start unde intră generalul, diferențialele și siguranțele.
Cum alegi curba și amperajul
Diferența dintre curba B și curba C ține de toleranța la vârful de curent la pornire. Curba B declanșează la 3–5 ori curentul nominal, curba C la 5–10 ori.
Pentru iluminat, o siguranță de 10 A cu curbă B pe conductor de 1,5 mm² acoperă corect un circuit rezidențial. Pentru prizele din camere, 16 A cu curbă B pe conductor de 2,5 mm², cu grupul protejat de un diferențial de 30 mA. Pentru o plită sau un cuptor electric, 20 sau 25 A cu curbă C, pe circuit dedicat.
Evită un singur diferențial de 30 mA pentru tot tabloul. Curenții de scurgere se cumulează, iar o declanșare te lasă fără alimentare peste tot.
Alegerea corectă a siguranțelor tablou electric ține de aceste curbe și amperaje, nu de o rețetă fixă. Amperajele de mai sus sunt valori uzuale în instalațiile rezidențiale. Dimensionarea finală se face de electrician autorizat, după puterea reală a consumatorilor și secțiunea cablurilor existente.
De ce ierarhia contează mai mult decât valorile
Dacă generalul și un circuit au aceeași valoare și aceeași curbă, la un scurt local pot declanșa amândouă — sau doar generalul, iar locuința rămâne fără tensiune din cauza unui defect într-o singură priză.
Selectivitatea cere ca fiecare nivel să fie mai puțin sensibil decât cel de sub el. Generalul cu valoare mai mare și, unde e disponibil, cu întârziere la declanșare.
Câte siguranțe tablou electric îți trebuie
Numărul rezultă din numărul de circuite. Un apartament obișnuit ajunge la 6–10 circuite finale. Dacă folosești diferențiale pe grupuri, adaugi două sau trei.
Rezervă cel puțin 20–30% din module libere pentru extinderi. Cofretele listate pe eOrion au numărul de module, standardul aplicabil și dimensionarea barelor trecute în fișa tehnică.
Întrebări frecvente
Cum aleg între curba B și curba C?
Curba B pentru circuite fără vârfuri mari la pornire — iluminat și prize generale. Curba C pentru sarcini cu motoare sau electronică de putere, pe circuite dedicate.
Un singur diferențial general de 30 mA e suficient?
Funcționează, dar nu e practic. La un curent de scurgere cumulat cade tot tabloul.
Câte siguranțe tablou electric îți trebuie într-un apartament?
Atâtea câte circuite finale ai. În practică, 6–10 circuite plus două sau trei dispozitive diferențiale acoperă un apartament obișnuit.
Unde se pune întrerupătorul general în tablou?
Primul în lanțul electric, înaintea diferențialelor și a siguranțelor automate. Bipolar, nu unipolar.
Criteriul care rămâne, dacă reții un singur lucru: verifică dacă generalul din tabloul tău are valoare mai mare decât cea mai mare siguranță de pe circuite. Dacă nu are, ai un tablou care se oprește tot la primul defect local, și nicio siguranță aleasă corect în aval nu compensează asta.
